在使用螺絲緊固件的時候，我們會看到有些螺絲緊固件的外觀不怎么好，有的還會有裂縫。那么螺絲緊固件的表面缺陷有哪些種類呢？下面世世通就來和大家簡單的聊一下，常見的螺絲緊固件缺陷;方便大家日后購買螺絲緊固件時有了方向 。

1. 裂縫

裂縫通常是金屬在鍛造或者其他成型工序或者熱處理的過程中，由于受過高的應(yīng)力造成的。

其中有：淬火裂縫、鍛造裂縫、鍛造爆裂、剪切爆裂。

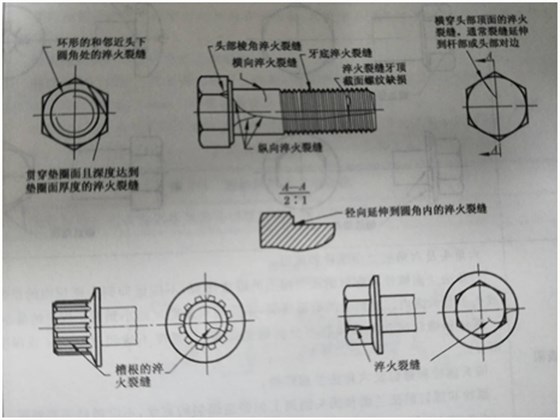

1） 淬火裂縫

在熱處理的過程中，由于過高的熱應(yīng)力和應(yīng)變，都可能產(chǎn)生淬火裂縫。淬火裂縫通常是不規(guī)則相交、無規(guī)律方向的呈現(xiàn)在緊固件表面。

2） 鍛造裂縫

鍛造裂縫可能在切料或者鍛造工序中產(chǎn)生，并位于螺絲的頭部頂面，以及凹穴頭部隆起部分。

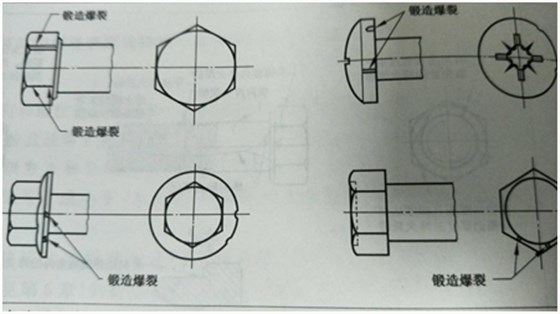

3） 鍛造爆裂

在鍛造過程中可能產(chǎn)生鍛造爆裂。

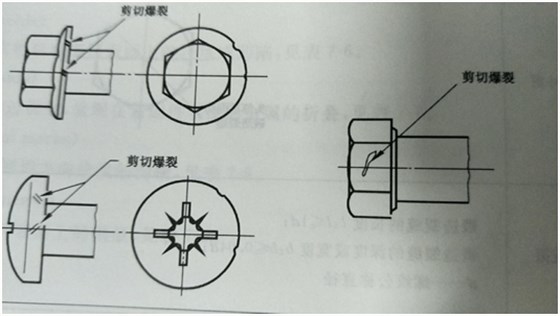

4） 剪切爆裂

在鍛造過程中可能產(chǎn)生剪切爆裂，如在圓頭或者法蘭頭螺絲的圓頭或者法蘭面的圓周上出現(xiàn)，通常和螺絲的軸心線約成45°。

2. 原材料的裂紋或者條痕

原材料的裂紋或者條痕通常是沿螺紋、光桿、頭部縱向延伸的一條細直線或者光滑曲線。通常是制造緊固件的原材料中國固有的缺陷。

3. 凹痕

凹痕是呈現(xiàn)在螺絲表面上的淺坑或者凹陷。是有切屑或者剪切毛刺或者原材料的銹層造成的很急或者壓印，并在鍛造或者鐓鍛工序中沒能消除。

4. 皺紋

皺紋是在鍛造過程中，呈現(xiàn)在緊固件表面的金屬的折疊。在鍛造的一次沖擊過程中，由于體積不足和形狀不一造成材料的位移而產(chǎn)生皺紋。

5. 切痕

切痕是縱向或者圓周方向的淺的溝槽。是因制作工具超越螺絲表面的運到而產(chǎn)生。

6. 損傷

螺絲在任何表面上的刻痕。在螺絲的制造和運輸過程中受外界的影響而產(chǎn)生的。

以上六種是螺絲緊固件常見的缺陷，我們在購買螺絲緊固件時一定要注意看清螺絲的表面是否有以上這些缺陷。如果您選擇世世通螺絲定制，那么以上這些問題都不會是問題，世世通是一家專注定制生產(chǎn)高品質(zhì)螺絲，高難螺絲，特殊螺絲， 非標(biāo)螺絲緊固件的生產(chǎn)廠家。工廠擁有136臺機器設(shè)備。50名技術(shù)人員，專業(yè)QC人員檢測，出廠合格率≥99.9%。如需要定制非標(biāo)螺絲，可直接拔打世世通螺絲定制電話：13662281868

1/5
